恒流高压直流电源

发布时间:2020-07-26

产品名称:

恒流高压直流电源

产品基本原理:

本产品由L-C组成的四端网络作为恒流源,在它的输出端可以获得与输入电压(网电压)成正比而与负载阻抗变化无关的电流,其输出电流和电网输入电流可分别用下式表达:

式中a为复常数,b、c为实常数,U]、I;和Io、U。分 别为输入(电网)电压、电流和输出(电场)电压、电流,R为电场负载等效阻抗。

由式(1)可知,输出电流仅与电网电压有关,而电网电压基本上可以认为是恒定的,从而I,恒定,这就是恒流的含义。

当电场电晕转化为贯穿性击穿,即R一◆0时,根据U。=IoR,有U。一 0,根据式(2),则有I。0。由

于这种变化是同步的,即R降低时,U。同时降低,输入功率U;I;降低,电源提供给放电区的功率I。R随等效电阻R同步线性下降,即闪络能量降低,故而电场击穿的概率比其它电源低得多。即使产生击穿,也能迅速恢复,无需长时间封锁电源。对于可控硅电源输出电流I由下式确定

式中X为回路总阳抗,即电源的性阻抗,其他很小。

由式(3)可知,一旦电场击穿或短路, 即U。一◆0时,I。和I,都将显著增加,其值可达额定电流的儿倍其至几十倍,即使有反馈电路,击穿瞬间是不起作用的。此时电源提供的功率比I正常工作时急刮增加,闪络或短路能量很大,极易形成电源本身或电晕线故障。

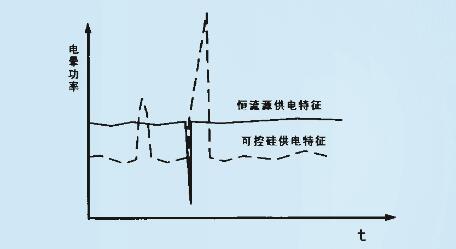

从以上原理分析及放电特性可知:

1、恒流源火花放电功率远小于正常运行功率,故而恒流电源可以将运行功率提至极限状态运行。

2、与恒流源负反馈放电特性相反,可控硅电源放电呈正反馈特性,极易发展为火花放电,火花放电功率远大于正常运行功率,故而发生火花放电的频率高,能级大。为.设备安全,只能在低电晕功率水平运行。

产品特点:

★HL-3手动型系列电源

HL- 3型是恒流电源供电的基本型式,它具备了恒流电源的技术特点,产品操作维护简单实用,是中小型企业的产品系列。

1)运行稳定,可靠性高,能长期保持沉积效率,能承受瞬态及稳态短路。

2)能适应工况变化,克服二次扬尘,并有抑制电晕闭塞和阴极肥大的能力。

3)运行电压高,并能抑制放电,对机械缺陷不敏感。

4)电源结构简单,采用并联模块化的设计,检修方便。电源故障率低,降低企业维护成本。

5)功率因数高COS中≥O.95,而且不随运行功率水平变化,节电效果明显。

6)输入、输出电压为完整的正弦波,不干扰电网。

★HL-6型恒流高压直流电源

HL一6型恒流高压直流电源组成是在HL- 3型基电源础上,再加上控制、采集、反馈等电气元件,包括有:

1)可编程控制器(简称PLC),作为它的控制核心。

2)触摸屏或文本显示器,为人机界面(HMI),操作和显示运行状态数据。

3)2个变送器将U2、12变换为4- -20mA信号,送至PLC,进行显示和控制,同时送至上位机显示。运行方式可选择:

a)电流(电压)整定值运行方式:

b)工作点运行方式:

c)模拟手动运行方式。

4)PLC及HMI都是大型自动化生产中应用的成熟产品。具有良好的抗干扰性能,互换性强,工作稳定可靠。

5)具有多种故障保护措施,有故障报警文字提示功能。fL- 6型电源与上位机连接:

单台或多台LL一6型电源,若需接入上位机实现远程自动监控,实现方法有开关量、模拟量控制方式和通讯方式。这两这种控制方式,电源都可以实现远程自动控制,同时也具有现场自动控制和手动功能。而且整个系统的扩展性也强。上位机实现的功能有:控制每台电源的运行、参数设定修改,画画显示,故障报警,实时运行数据显示等功能。

上位机可以是集散控制系统(DCS)或大型PLC(如西门子S7- 300或S7- 400系 统)。

电源中的通讯模块,根据通讯协议不同型号也不同,常用的有Modbus- RTU和Profibus 协议。

5. 3HL-7型恒流高压直流电源

H-7型电源自动控制功能是通过上位机组态实现的。上位机控制系统的选取是用户根据实际情况决定的。HL- -7型电源自身不带有自动控制单元,它带有变送器,将模拟量转变为4- -20mA或I一 5V标准信号,连同数字量信号一起送到端子上,由端子引出,在现场接线到DCS控制站。通过在DCSI-组态画面,实现HL- 7型自动控制功能。在DCS操作站上实现控制参数设定、修改,画面、趋势、报表显示,报警及定时打印等功能。HL一7型恒流电源脱离上位机(DCS或大型PLC)便失去自动运行功能,只保留本地手动运行功能即HL-3型功能。DCS的控制站上对每台HL- 7型电源,都留有相应的I/ 0接口。包括:

Al接口2~5个。即U、小U2、12,变压器油温等。

DI接口4~7个,为各种电源故障、指示信号而设。

D0接口13个,即自检、高压、关机和1-10档电源选择键。

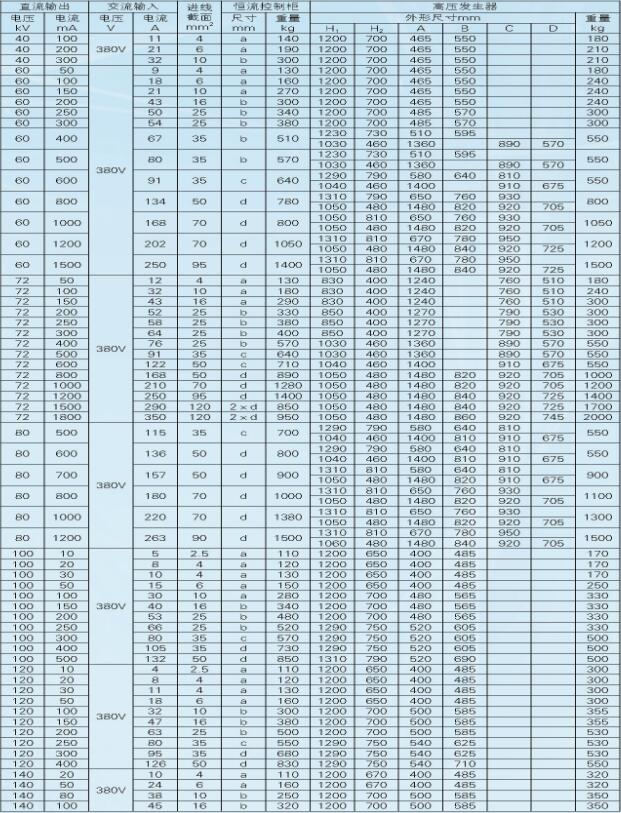

恒流控制柜及高压发生器的对及重量:
